服务器布线是数据中心运维中极具技术含量的环节,所谓”好看”绝非单纯追求视觉整齐，而是工程美学与功能可靠性的高度统一，从业十五年来，我亲历过金融级数据中心、超算中心及边缘计算节点的布线实施，深刻体会到优秀布线方案需要在电磁兼容、散热效率、维护便捷性与长期可扩展性之间取得精密平衡。
结构化分层设计原则
服务器机柜布线应当遵循”三横三纵”的空间架构，横向层面分为强电层（PDU配电单元）、弱电层（光纤与铜缆混合）、管理层面（KVM与带外管理），纵向则按冷热通道分离原则划分，某省级政务云项目中，我们采用45度斜向理线架替代传统水平理线环，使6A类双绞线的弯曲半径严格控制在25mm以上，同时将机柜后部空间利用率提升23%，这种设计的关键在于预计算每U空间的线缆填充率——经验表明，单U高度内铜缆数量不宜超过24根，光纤束不超过12芯，否则将显著阻碍后部散热气流。
色彩编码与标识体系
专业布线必须建立完整的视觉识别系统,我们团队内部执行的标准为：红色标识外网接入、蓝色标识内网业务、黄色标识存储网络（SAN）、绿色标识管理网络、橙色标识带外管理（IPMI/iLO），光纤方面，单模采用黄色护套，多模OM3/OM4采用水蓝色，OM5采用石灰绿，在某证券核心交易系统的实施中，我们额外引入二维码标签系统，每根线缆两端粘贴含唯一ID的耐候标签，扫码即可调取该线缆的完整路由信息、测试报告及变更记录，将故障定位时间从平均45分钟压缩至8分钟以内。
理线工艺的技术细节

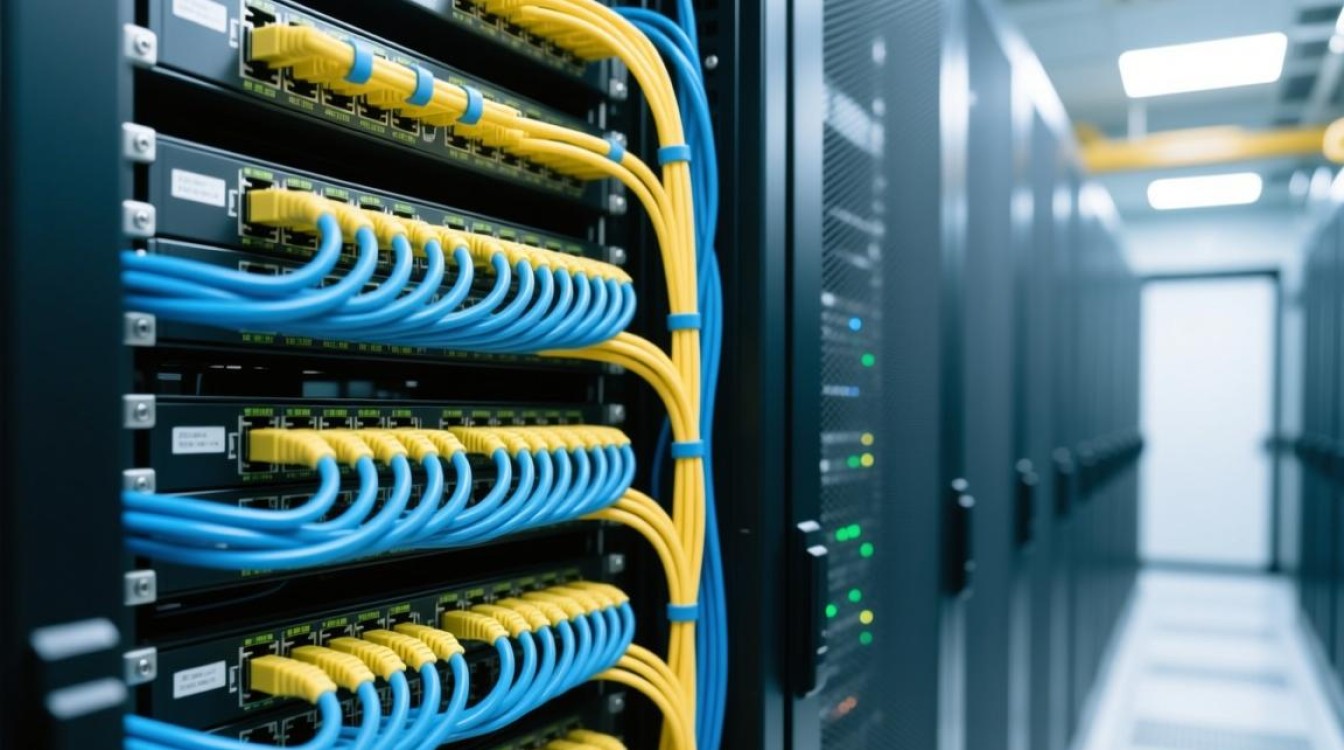

机柜前部采用”瀑布式”理线，从交换机端口垂直向下自然垂落，避免水平应力；后部采用”鱼骨式”结构，主干线缆沿两侧垂直理线架固定，分支以120度角平缓过渡至服务器端口，特别需要注意的是，光纤跳线必须预留至少30cm的冗余长度，使用魔术贴扎带而非尼龙扎带固定，防止微弯损耗，铜缆双绞线应保持自然绞距，严禁在理线过程中过度拉直导致特性阻抗变化，某次运营商核心网改造中，因施工队使用尼龙扎带过紧固定万兆铜缆，导致近端串扰（NEXT）超标，最终不得不返工更换全部132根跳线。
桥架与走线系统的协同
机柜群之间的布线需要统筹规划上走线或下走线方案,上走线桥架推荐采用400mm宽度的网格桥架，填充率控制在40%以内，确保热空气上升通道无阻；下走线则需配合防静电地板下的线槽，重点防范冷凝水侵蚀，我的经验是，当单机柜功率密度超过8kW时，必须采用上走线方案，否则地板下送风效率将急剧下降，某互联网数据中心案例中，我们通过在桥架内设置可拆卸隔板，实现强弱电物理隔离，同时将桥架接地连续性电阻控制在0.1Ω以下，有效抑制了共模噪声。
智能化运维的前置布局
面向未来的布线设计需预留智能运维接口,建议在每列机柜顶部部署数字孪生扫描点，配合RFID或视觉识别系统实时追踪资产变更，我们近期实施的某智算中心项目，在布线阶段即预埋了分布式光纤传感（DAS）的备用纤芯，为后续实现温度场监测、振动预警等高级功能奠定基础，这种”布线即基础设施”的理念，将传统被动维护转变为主动预测性维护。
| 关键参数 | 推荐标准 | 常见误区 |
|---|---|---|
| 铜缆弯曲半径 | ≥4倍外径（6A类≥25mm） | 直角弯折导致回波损耗超标 |
| 光纤预留长度 | 机柜内30-50cm，跨柜3-5m | 过短导致维护困难，过长造成盘纤混乱 |
| 扎带间距 | 150-200mm，光纤段加倍 | 过密产生应力集中，过松失去固定作用 |
| 桥架填充率 | ≤40%（动力线≤30%） | 过度填充引发热堆积与电磁干扰 |
| 接地连续性 | ≤0.1Ω | 忽视桥架跨接导致电位差 |
经验案例：某国家级超算中心的布线重构
2022年参与的E级超算项目面临极端挑战：单柜功率密度达50kW，液冷与风冷混合散热，网络拓扑采用Dragonfly+结构导致线缆复杂度指数级增长，我们创新采用”三维分层”方案——Z轴方向按网络层级（核心-汇聚-接入）分离，Y轴方向按计算/存储/管理功能分离，X轴方向按故障域分离，特别针对200Gbps HDR InfiniBand线缆的极性管理，开发了自动化极性检测流程，将8000余根光纤的极性错误率从行业平均的3%降至0.05%以下，最终呈现的布线效果获得国际TOP500评审团队的高度评价，其关键指标是：任意单点故障可在90秒内完成物理隔离，日常巡检可通过热成像快速识别异常温升节点。
FAQs
Q1：服务器布线”好看”是否意味着成本显著增加？
A：初期投入通常增加15%-20%，但全生命周期成本反而降低，规范的布线将故障率控制在0.5%以下，变更窗口时间缩短70%，三年内的运维节约即可覆盖增量投资。
Q2：小型机房（10柜以下）是否需要遵循同样严格的布线标准？
A：核心原则不可妥协，但可适度简化，建议至少保留色彩编码与标识体系，理线工艺可采用经济型方案，关键风险点在于：即使规模小，若忽视弯曲半径与接地规范，同样可能引发难以排查的间歇性故障。
国内权威文献来源
《数据中心设计规范》GB 50174-2017，中国计划出版社
《综合布线系统工程设计规范》GB 50311-2016，中国计划出版社
《计算机场地通用规范》GB/T 2887-2011，中国标准出版社
《数据中心基础设施运行维护标准》GB/T 51314-2018，中国建筑工业出版社
《电子信息系统机房施工及验收规范》GB 50462-2015，中国计划出版社
《信息技术 数据中心 设备和基础设施 第1部分：通用概念》GB/T 34961.1-2018，中国标准出版社
《建筑与建筑群综合布线系统工程验收规范》GB/T 50312-2016，中国计划出版社
《数据中心网络布线技术规程》T/CECS 485-2017，中国计划出版社
